钢丝绳用满 2 年就必须换，这个"规矩"坑了企业？

  先问个事儿：你们矿上（或者厂里）的钢丝绳，是"到年限就换"，还是"看状态再定"？

  前段时间跟一位干了二十多年机电的客户聊天，他说他们矿上有个延续了十几年的老规矩：主井提升绳，用满两年一律换掉，不管用完没用完。

  我问他为什么，他愣了一下："都这样啊，安全第一，到期换稳妥。"

  听起来没毛病。但细想一下：钢丝绳的寿命，从来不是日历说了算，而是它自己的身体状况说了算。

  到点就换，可能白白扔掉一根状态正好的绳子；更危险的是，另一根"还没到年限"的绳子，说不定早就该换了。

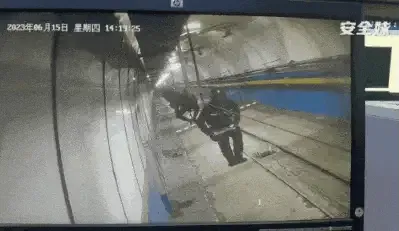

钢丝绳断裂引发事故

  一、"到年限就换"，谁说的？

  说实话，这个规矩不是谁拍脑袋定的，早年间确实有它的道理。

  过去设备管理粗放，没有可靠的检测手段，与其每天提心吊胆，不如定个年限一刀切，图个省心。

  但问题在于：钢丝绳的损耗速度，跟工况的关系太大了。

  同样一根绳，挂在淋水、返潮的井筒里，和挂在干燥整洁的车间里，寿命能差出去一倍。而且按照现行国家标准，该不该换，看的是技术状态，不是使用时间。

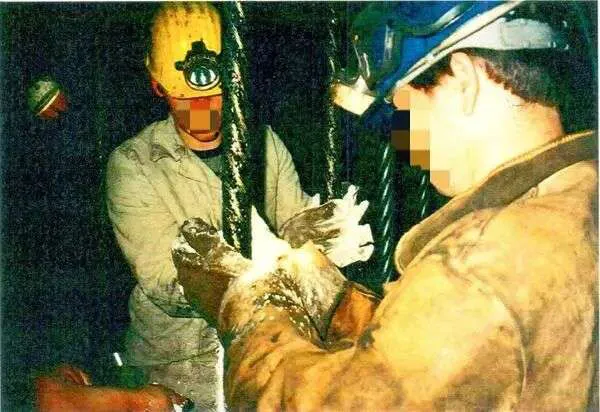

钢丝绳定期检测前，需人工清理钢丝绳表面油污

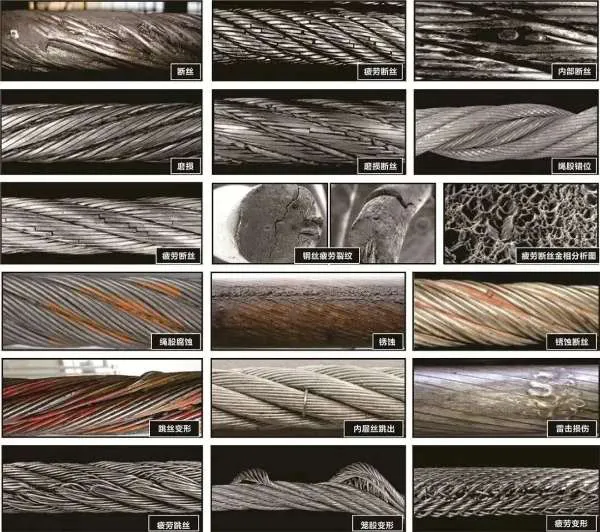

  二、何时须换？认准这些信号

  既然看状态，状态怎么判断？

  1. 断丝超标

  股沟断丝（股与股接触处）：6d（公称直径d）长度内出现2根及以上，就应报废。

  断丝集中：断丝扎堆在相邻一两个股里，形成局部密集，哪怕总数没超限，也要考虑报废。

  2. 直径减小

  阻旋转钢丝绳只缩5%就要报废，纤维芯的能扛到10%。

  一旦发现明显的局部直径减小（绳芯或中心区损伤导致的凹陷），直接报废。

  3. 外层钢丝磨损

  金属横截面积损失：6d内损失超过6%、30d内超过10%，就应报废。

  4. 整股断裂

  任意一股完整断裂→立即报废

  5. 严重变形

  扭结、严重折弯、笼状畸变、绳股挤出或扭曲、钢丝挤出、局部压扁、绳芯外露→ 直接报废

  6. 腐蚀超标

  外部：严重凹坑、钢丝松弛、股间间隙→报废

  内部：绳股间隙溢出锈蚀粉末→报废

  划重点：

  这6项里，断丝和直径变化，靠卷尺、放大镜还能估摸个大概；但锈蚀深度、内部疲劳、绳芯状态，肉眼真的看不出来。

  翻翻那些断绳事故的通报，类似的描述不止一次出现：断裂位置"日常检查未发现异常"，断口处有旧伤。

  危险的不是磨到极限的绳子，而是"看着还挺新"的绳子。

  三、行业里如何解决？

  办法不是没有——泰斯特全磁检测技术

  这项技术在矿山、港口这类重载场景已经应用得很成熟，它的好处很直接：

  24小时不停机，边运行边检测；

  不拆绳、不动设备，不耽误生产；

  检测数据能存档、能对比，看得出损伤的发展趋势

  ——这才是从"坏了再修"转向"提前预警"的关键。

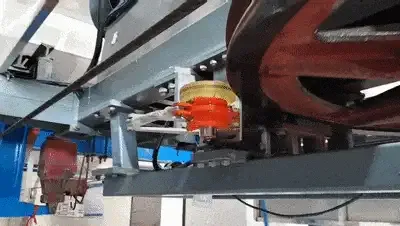

TST钢丝绳实时在线智能探伤系统设备安装运行现场

  该系统具备穿透钢丝绳错综复杂的结构，捕捉并量化各类潜在的安全隐患，包括但不限于断丝、磨损及锈蚀等细节，即便是细微的变动也逃不过其高度敏锐的“洞察之眼”。

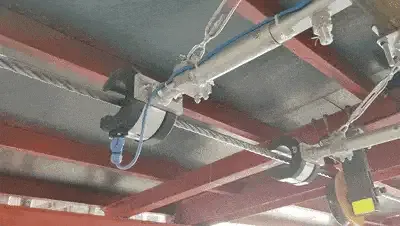

TST钢丝绳实时在线智能探伤系统设备安装运行现场

  一旦发现任何异常状况，该系统会立即自动生成一份详尽的分析报告，并实时发出预警信号，流程大大地缩短了检测周期，显著减轻了人工巡查的负担与依赖。

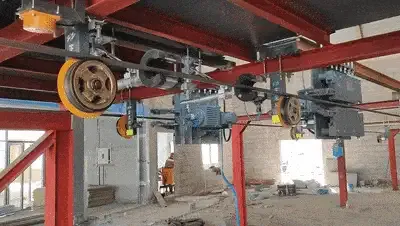

TST钢丝绳实时在线智能探伤系统设备安装运行现场

  安全这件事，怕的不是花钱，而是把钱花错了地方。

  到期一刀切，是把钱花在了"买心安"上；只靠目检，是把安全寄托在"运气好"上。真正划算的做法，是让每一分安全投入，都花在绳子真正需要的时刻。
